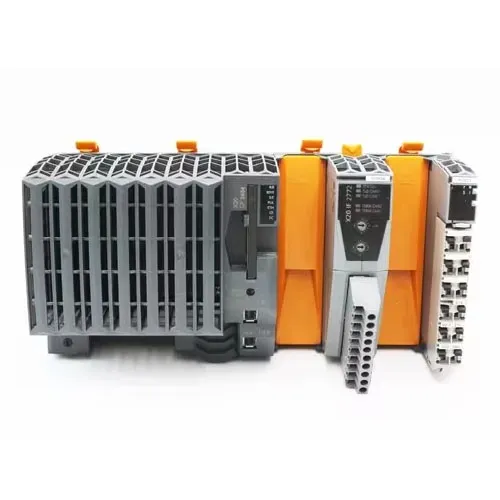

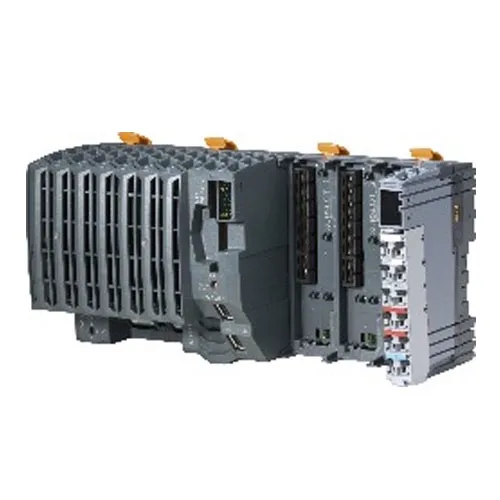

B&R X20CP3484 X20 System Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Štandardný X20 System Industrial PLC Controller
Warranty:
100% nový originál
Shipping:
Rýchla globálna preprava prostredníctvom FedEx a DHL Express

Technické údajeKrátky popisRozhrania1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkSystémový modulCPUVšeobecné informácieB&R ID kód0x23A6ChladenieBez ventilátoraIndikátory stavuFunkcia CPU, prehriatie, Ethernet, POWERLINK, CompactF......

Odoslať dopyt

Popis produktu

Krátky popis

Rozhrania	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Systémový modul	CPU

Všeobecné informácie

B&R ID kód	0x23A6
Chladenie	Bez ventilátora
Indikátory stavu	Funkcia CPU, prehriatie, Ethernet, POWERLINK, CompactFlash, batéria
Diagnostika
Batéria	Áno, pomocou LED indikátora stavu a softvéru
Funkcia CPU	Áno, pomocou LED indikátora stavu
CompactFlash	Áno, pomocou LED indikátora stavu
Ethernet	Áno, pomocou LED indikátora stavu
POWERLINK	Áno, pomocou LED indikátora stavu
Prehriatie	Áno, pomocou LED indikátora stavu
Diagnostika - Ventilátor	-
Podpora
podpora ACOPOS	áno
Podpora vizuálnych komponentov	áno
Spotreba energie bez pamäťovej karty, modulu rozhrania a USB	10,5 W
Vnútorná spotreba energie X2X Link a I/O zdroja
Autobus	1,42 W
Interné I/O	0,6 W
Dodatočné straty energie spôsobené ovládačmi (odporovými) [W]	-
Elektrická izolácia
IF1 - IF2	áno
IF1 - IF3	áno
IF1 - IF4	Nie
IF1 - IF5	Nie
IF1 - IF6	áno
IF2 - IF4	áno
IF2 - IF5	áno
IF3 - IF4	áno
IF3 - IF5	áno
IF4 - IF5	Nie
IF4 - IF6	áno
IF5 - IF6	áno
PLC - IF1	Nie
PLC - IF2	áno
PLC - IF3	áno
PLC - IF4	Nie
PLC - IF5	Nie
PLC - IF6	áno
Certifikácie
CE	áno
UKCA	áno
ATEX	Zóna 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (pozri X20 užívateľskú príručku) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Priemyselné riadiace zariadenia
HazLoc	cCSAus 244665 Zariadenia na riadenie procesov pre nebezpečné miesta I. trieda, divízia 2, skupiny ABCD, T5
DNV	teplota:B(0 až 55 °C) vlhkosť:B(až 100 %) Vibrácie:B(4 g) EMC:B(most a otvorená paluba)
CCS	áno
LR	ENV1
KR	áno
ABS	áno
BV	EC33B Teplota: 5 - 55 °C Vibrácie: 4 g EMC: Most a otvorená paluba
KC	áno

CPU a napájanie X2X Link

Vstupné napätie	24 V DC -15 % / +20 %
Vstupný prúd	Max. 2,2 A
Poistka	Integrovaný, nedá sa vymeniť
Ochrana proti prepólovaniu	áno

Výstup napájacieho zdroja X2X Link

Nominálny výstupný výkon	7 W
Paralelné pripojenie	áno
Nadbytočná prevádzka	áno

Vstupné I/O napájanie

Vstupné napätie	24 V DC -15 % / +20 %
Poistka	Požadovaná sieťová poistka: Max. 10 A, pomalé fúkanie

Výstupné I/O napájanie

Menovité výstupné napätie	24 V DC
Prípustné zaťaženie kontaktov	10 A

Napájanie - Všeobecné informácie

Indikátory stavu	Preťaženie, prevádzkový stav, stav modulu, prenos dát RS232
Diagnostika
Prenos dát RS232	Áno, pomocou LED indikátora stavu
Spustenie/chyba modulu	Áno, pomocou LED indikátora stavu a softvéru
Preťaženie	Áno, pomocou LED indikátora stavu a softvéru
Elektrická izolácia
I/O zdroj - I/O napájanie	Nie
CPU/X2X Link napájanie - CPU/X2X Link napájanie	áno

Ovládač

Slot CompactFlash	1
Hodiny v reálnom čase	Neprchavé, rozlíšenie 1 s, presnosť -20 až 20 ppm pri 25 °C
FPU	áno
Procesor
Typ	Celeron 266 (kompatibilný)
L2 cache	-
L1 cache pre dáta a programový kód	2 x 16 kB
Integrovaný I/O procesor	Spracováva I/O dátové body na pozadí
Modulárne sloty rozhrania	3
Remanentné premenné	Max. 64 kB
Najkratší čas cyklu triedy úloh	800 us
Typický čas inštruktážneho cyklu	0,007 us
Ukladanie údajov do vyrovnávacej pamäte
Monitorovanie batérie	áno
Lítiová batéria	Najmenej 3 roky
Štandardná pamäť
RAM	32 MB SDRAM
Používateľská pamäť RAM	1 MB SRAM

Rozhrania

Rozhranie IF1
Typ	RS232
Variant	Pripojenie cez 12-pinovú svorkovnicu TB12
Prenosová rýchlosť	Max. 115,2 kbit/s
Rozhranie IF2
Typ	Ethernet
Variant	Tienený RJ45
Dĺžka čiary	Max. 100 m medzi 2 stanicami (dĺžka segmentu)
Prenosová rýchlosť	10/100 Mbit/s
Rozhranie IF3
Fieldbus	POWERLINK V1/V2
Typ	100BASE-T (ANSI/IEEE 802.3)
Variant	Tienený RJ45
Dĺžka čiary	Max. 100 m medzi 2 stanicami (dĺžka segmentu)
Prenosová rýchlosť	100 Mbit/s
Rozhranie IF4
Typ	USB 1.1
Variant	Typ A
Max. výstupný prúd	0,5 A
Rozhranie IF5
Typ	USB 1.1
Variant	Typ A
Max. výstupný prúd	0,5 A
Rozhranie IF6
Typ	X2X Link master
Množstvo	1

Prevádzkové podmienky

Orientácia montáže
Horizontálne	áno
Vertikálne	áno
Nadmorská výška inštalácie nad hladinou mora
0 až 2000 m	Bez obmedzenia
>2000 m	Zníženie teploty okolia o 0,5°C na 100 m
Stupeň ochrany podľa EN 60529	IP20

Okolité podmienky

Teplota
Prevádzka
Horizontálna montážna orientácia	0 až 55 °C
Vertikálna montážna orientácia	0 až 50 °C
Znižovanie	-
Skladovanie	-25 až 70 °C
Doprava	-25 až 70 °C
Relatívna vlhkosť
Prevádzka	5 až 95 %, bez kondenzácie
Skladovanie	5 až 95 %, bez kondenzácie
Doprava	5 až 95 %, bez kondenzácie

Mechanické vlastnosti

Poznámka	Aplikačnú pamäť (CompactFlash) objednajte samostatne Záložná batéria súčasťou dodávky Koncová krycia doska X20 (vpravo) je súčasťou dodávky 12-kolíková svorkovnica X20 je súčasťou dodávky Kryty slotov pre modul rozhrania sú súčasťou dodávky
Rozmery
šírka	200 mm
Výška	99 mm
Hĺbka	85 mm

Číslo materiálu:

X20CP3484

Popis:

Intel Celeron 266 Performance s dodatočným I/O procesorom
Ethernet, POWERLINK a USB na doske
3 sloty pre modulárne rozšírenie rozhrania
CompactFlash ako vymeniteľná pamäť aplikácie
Bez ventilátora
Mimoriadne kompaktný

X20CP3484 je najmenší procesor Celeron pre systém X20. Jeho najkratšia doba cyklu 800 µs však stále ukazuje svoju silu. Základné vlastnosti sú rovnaké ako u väčších typov.

Ethernet a USB sú integrované. Okrem toho má CPU pripojenie POWERLINK pre komunikáciu v reálnom čase. K dispozícii sú tiež tri viacúčelové sloty pre ďalšie moduly rozhrania.

Modely CPU X20CP3484 a X20CP3484-1 sa líšia iba veľkosťou SDRAM.
