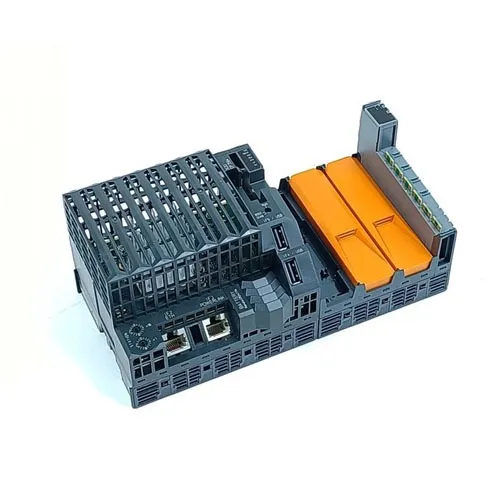

B&R X20CP3584 X20 System 3-slotový atómový ovládač PLC

Model:
X20CP3584
Brand:
B&R
Type:
Vysoko výkonný X20 Industrial PLC Controller
Warranty:
100% nový originál
Shipping:
Rýchla globálna preprava prostredníctvom FedEx a DHL Express

Krátky popisRozhrania1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X LinkSystémový modulOvládačVšeobecné informácieB&R ID kód0xC3ADChladenieBez ventilátoraIndikátory stavuFunkcia CPU, Ethernet, POWERLINK, CompactFlash, batériaDiagnost......

Odoslať dopyt

Popis produktu

Krátky popis

Rozhrania	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
Systémový modul	Ovládač

Všeobecné informácie

B&R ID kód	0xC3AD
Chladenie	Bez ventilátora
Indikátory stavu	Funkcia CPU, Ethernet, POWERLINK, CompactFlash, batéria
Diagnostika
Batéria	Áno, pomocou LED indikátora stavu a softvéru
Funkcia CPU	Áno, pomocou LED indikátora stavu
CompactFlash	Áno, pomocou LED indikátora stavu
Ethernet	Áno, pomocou LED indikátora stavu
POWERLINK	Áno, pomocou LED indikátora stavu
Teplota	Áno, pomocou softvérového registra
Podpora
Redundancia ovládača	áno
Podpora údajov o stave úložiska	áno
podpora ACOPOS	áno
Podpora vizuálnych komponentov	áno
Spotreba energie bez modulu rozhrania a USB	8,6 W
Spotreba energie pre napájanie X2X Link	1,42 W
Spotreba energie
Interné I/O	0,6 W
Dodatočné straty energie spôsobené ovládačmi (odporovými) [W]	-
Certifikácie
CE	áno
UKCA	áno
CRA (zákon o kybernetickej odolnosti)	Prebieha hodnotenie
ATEX	Zóna 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (pozri X20 užívateľskú príručku) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Priemyselné riadiace zariadenia
HazLoc	cCSAus 244665 Zariadenia na riadenie procesov pre nebezpečné miesta I. trieda, divízia 2, skupiny ABCD, T5
DNV	teplota:B(0 až 55 °C) vlhkosť:B(až 100 %) Vibrácie:B(4 g) EMC:B(most a otvorená paluba)
CCS	áno
LR	ENV1
KR	áno
ABS	áno
BV	EC33B Teplota: 5 - 55 °C Vibrácie: 4 g EMC: Most a otvorená paluba
KC	áno

CPU a napájanie X2X Link

Vstupné napätie	24 V DC -15 % / +20 %
Vstupný prúd	Max. 1,5 A
Poistka	Integrovaný, nedá sa vymeniť
Ochrana proti prepólovaniu	áno

Výstup napájacieho zdroja X2X Link

Nominálny výstupný výkon	7 W
Paralelné pripojenie	áno
Nadbytočná prevádzka	áno

Vstupné I/O napájanie

Vstupné napätie	24 V DC -15 % / +20 %
Poistka	Požadovaná sieťová poistka: Max. 10 A, pomalé fúkanie

Výstupné I/O napájanie

Menovité výstupné napätie	24 V DC
Prípustné zaťaženie kontaktov	10 A

Napájanie - Všeobecné informácie

Indikátory stavu	Preťaženie, prevádzkový stav, stav modulu, prenos dát RS232
Diagnostika
Prenos dát RS232	Áno, pomocou LED indikátora stavu
Spustenie/chyba modulu	Áno, pomocou LED indikátora stavu a softvéru
Preťaženie	Áno, pomocou LED indikátora stavu a softvéru
Elektrická izolácia
I/O zdroj - I/O napájanie	Nie
CPU/X2X Link napájanie - CPU/X2X Link napájanie	áno

Ovládač

Slot CompactFlash	1
Hodiny v reálnom čase	Neprchavé, rozlíšenie 1 s, presnosť -10 až 10 ppm pri 25 °C
FPU	áno
Procesor
Typ	Atóm E620T
Frekvencia hodín	0,6 GHz
L1 cache
Dátový kód	24 kB
Programový kód	32 kB
L2 cache	512 kB
Integrovaný I/O procesor	Spracováva I/O dátové body na pozadí
Modulárne sloty rozhrania	3
Remanentné premenné	Max. 256 kB
Najkratší čas cyklu triedy úloh	400 us
Typický čas inštruktážneho cyklu	0,0075 us
Ukladanie údajov do vyrovnávacej pamäte
Monitorovanie batérie	áno
Lítiová batéria	Min. 2 roky pri teplote okolia 23°C
Štandardná pamäť
RAM	256 MB DDR2 SDRAM
Používateľská pamäť RAM	1 MB SRAM

Rozhrania

Rozhranie IF1
Signál	RS232
Variant	Pripojenie cez 12-pinovú svorkovnicu X20TB12
Max. vzdialenosť	900 m
Prenosová rýchlosť	Max. 115,2 kbit/s
Rozhranie IF2
Signál	Ethernet
Variant	1x RJ45 tienený
Dĺžka čiary	Max. 100 m medzi 2 stanicami (dĺžka segmentu)
Prenosová rýchlosť	10/100/1000 Mbit/s
Prestup
Fyzická vrstva	10BASE-T/100BASE-TX/1000BASE-T
Polovičný duplex	áno
Plne duplexný	áno
Autonegociácia	áno
Auto-MDI/MDIX	áno
Rozhranie IF3
Fieldbus	Riadiaci alebo riadený uzol POWERLINK (V1/V2).
Typ	Typ 4
Variant	1x RJ45 tienený
Dĺžka čiary	Max. 100 m medzi 2 stanicami (dĺžka segmentu)
Prenosová rýchlosť	100 Mbit/s
Prestup
Fyzická vrstva	100BASE-TX
Polovičný duplex	áno
Plne duplexný	Režim POWERLINK: Nie / Režim Ethernet: Áno
Autonegociácia	áno
Auto-MDI/MDIX	áno
Rozhranie IF4
Typ	USB 1.1/2.0
Variant	Typ A
Max. výstupný prúd	0,5 A
Rozhranie IF5
Typ	USB 1.1/2.0
Variant	Typ A
Max. výstupný prúd	0,5 A
Rozhranie IF6
Fieldbus	X2X Link master

Elektrické vlastnosti

Elektrická izolácia	Ethernet (IF2), POWERLINK (IF3) a X2X (IF6) izolované od seba, od ostatných rozhraní a od PLC

Prevádzkové podmienky

Orientácia montáže
Horizontálne	áno
Vertikálne	áno
Nadmorská výška inštalácie nad hladinou mora
0 až 2000 m	Bez obmedzenia
>2000 m	Zníženie teploty okolia o 0,5°C na 100 m
Stupeň ochrany podľa EN 60529	IP20

Okolité podmienky

Teplota
Prevádzka
Horizontálna montážna orientácia	-25 až 60 °C
Vertikálna montážna orientácia	-25 až 50 °C
Znižovanie	Pozrite si časť „Znižovanie výkonu“.
Skladovanie	-40 až 85 °C
Doprava	-40 až 85 °C
Relatívna vlhkosť
Prevádzka	5 až 95 %, bez kondenzácie
Skladovanie	5 až 95 %, bez kondenzácie
Doprava	5 až 95 %, bez kondenzácie

Mechanické vlastnosti

Poznámka	Aplikačnú pamäť (CompactFlash) objednajte samostatne Záložná batéria súčasťou dodávky Koncová krycia doska X20 (vpravo) je súčasťou dodávky 12-kolíková svorkovnica X20 je súčasťou dodávky Kryty slotov pre modul rozhrania sú súčasťou dodávky
Rozmery
šírka	200 mm
Výška	99 mm
Hĺbka	85 mm
Hmotnosť	470 g

Číslo materiálu:

X20CP3584

Popis:

Procesor Intel Atom 600 MHz s prídavným I/O procesorom
Integrovaný Ethernet, POWERLINK s reťazením odpovedí na otázky a USB
3 sloty pre modulárne rozšírenie rozhrania
CompactFlash ako vymeniteľná pamäť aplikácie
256 MB DDR2-SDRAM
Redundancia ovládača možná
Bez ventilátora

Radič X20CP3585 je založený na procesore Atom s taktom0,6 GHza vybavené256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK a vymeniteľná CompactFlash sú súčasťou štandardnej výbavy. Rozhranie Gigabit Ethernet je štandardnou výbavou. Pre ešte väčší výkon siete v reálnom čase podporuje vstavané rozhranie POWERLINK režim reťazenia odozvy na dopyt (PRC).

Regulátor je vybavený 3 slotmi pre komunikačné moduly X20. Pomocou komunikačných modulov možno do systému X20 jednoducho integrovať rôzne zbernicové a sieťové systémy
